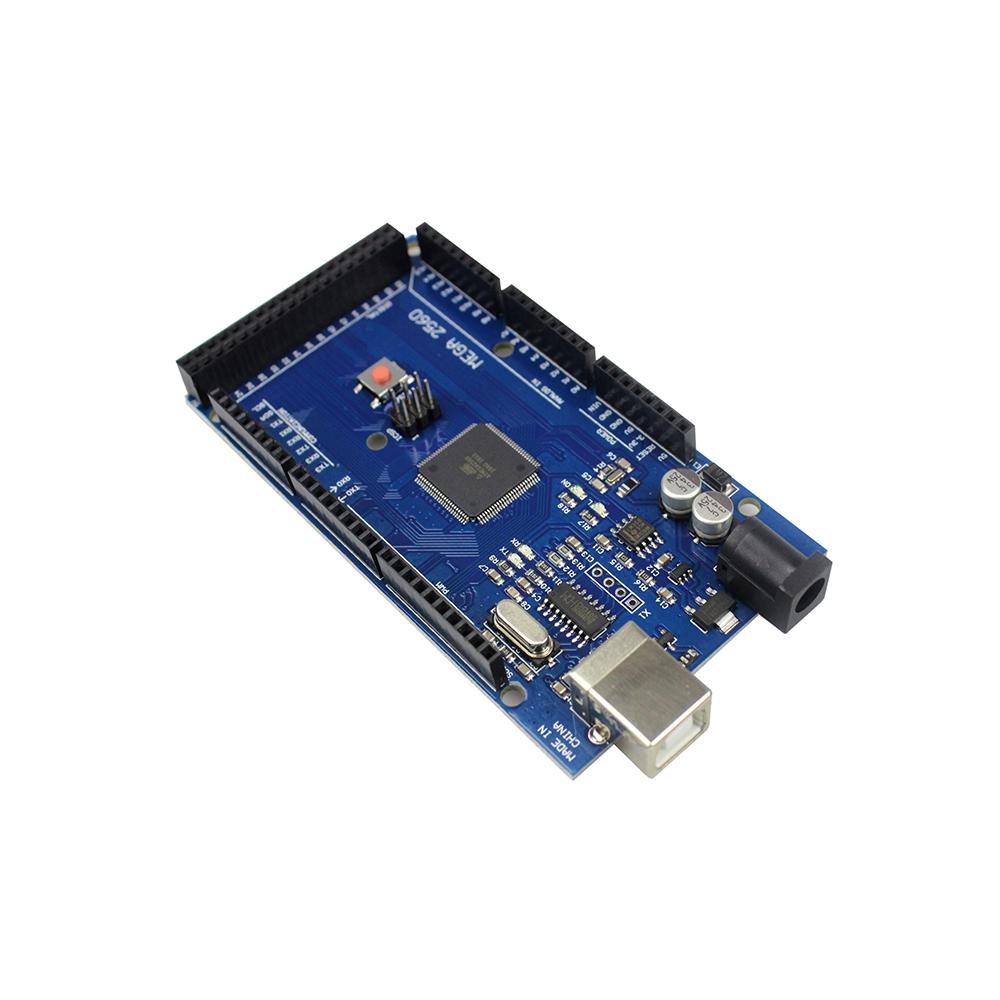

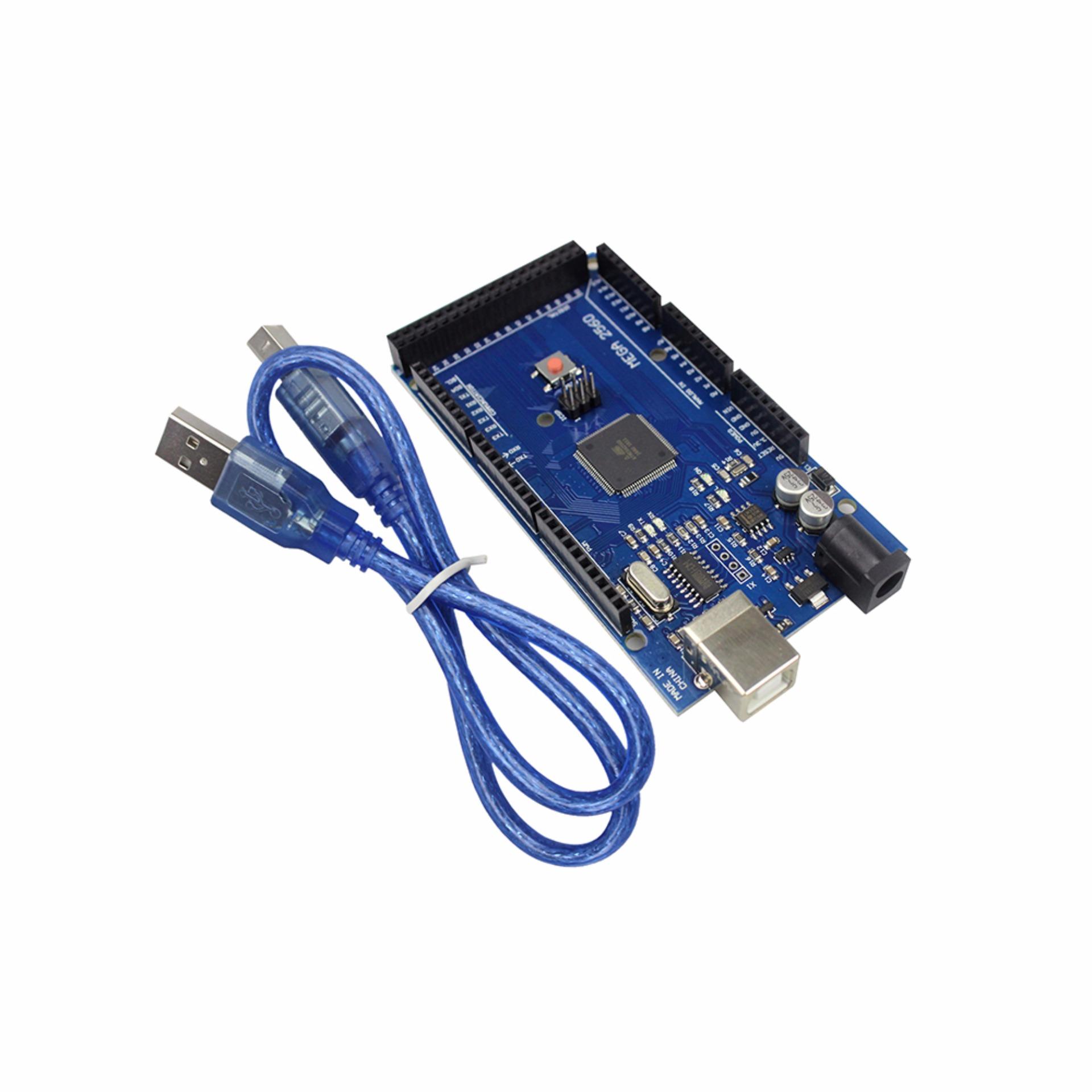

Mega 2560 R3 ATmega2560-16AU CH340G Development Board with USB Cable for arduino

The Mega 2560 is a microcontroller board based on the CH340. It has 54 digital input/output pins (of which 15 can be used as PWM outputs), 16 analog inputs, 4 UARTs (hardware serial ports), a 16 MHz crystal oscillator, a USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started. The Mega is compatible with most shields designed for the Duemilanove or Diecimila.
The Mega 2560 is an update to the Mega, which it replaces.
The Mega2560 differs from all preceding boards in that it does not use the FTDI USB-to-serial driver chip. Instead, it features the CH340 programmed as a USB-to-serial converter.
Revision 2 of the Mega2560 board has a resistor pulling the 8U2 HWB line to ground, making it easier to put into DFU mode.
Revision 3 of the board has the following new features:
1.0 pinout: added SDA and SCL pins that are near to the AREF pin and two other new pins placed near to the RESET pin, the IOREF that allow the shields to adapt to the voltage provided from the board. In future, shields will be compatible both with the board that use the AVR, which operate with 5V and with the Due that operate with 3.3V. The second one is a not connected pin, that is reserved for future purposes.
Stronger RESET circuit.
Atmega 16U2 replace the 8U

Mega 2560 เป็นบอร์ดไมโครคอนโทรลเลอร์ที่ใช้ CH340 มีอินพุต / เอาต์พุตแบบดิจิตอล 54 ตัว (15 แบบสามารถใช้เป็นเอาท์พุท PWM), 16 อินพุตแบบอนาล็อก, 4 พอร์ต (พอร์ตอนุกรมฮาร์ดแวร์), เครื่องกำเนิดสัญญาณคริสตัล 16 เมกะเฮิร์ต, การเชื่อมต่อ USB, แจ็คไฟ, หัว ICSP, และปุ่มรีเซ็ต มันมีทุกอย่างที่จำเป็นในการสนับสนุนไมโครคอนโทรลเลอร์; เพียงเชื่อมต่อกับคอมพิวเตอร์ด้วยสายเคเบิล USB หรือใช้อะแดปเตอร์หรือแบตเตอรี่ AC-to-DC เพื่อเริ่มต้นใช้งาน Mega สามารถทำงานร่วมกับโล่ส่วนใหญ่ที่ออกแบบมาสำหรับ Duemilanove หรือ Diecimila
Mega 2560 มีการอัปเดต Mega ซึ่งจะแทนที่Mega2560 แตกต่างจากบอร์ดก่อนหน้าทั้งหมดเนื่องจากไม่ได้ใช้ชิปควบคุม FTDI USB-to-serial แต่จะมี CH340 ที่ได้รับการตั้งโปรแกรมไว้เป็นตัวแปลงสัญญาณ USB-to-serial
Revision 2 ของบอร์ด Mega2560 มีตัวต้านทานดึงสาย HWB 8U2 ไปยังพื้นทำให้ง่ายต่อการใส่ลงในโหมด DFU
Revision 3 ของบอร์ดมีคุณสมบัติใหม่ดังต่อไปนี้:
1.0 pinout: เพิ่มหมุด SDA และ SCL ที่อยู่ใกล้กับหมุด AREF และหมุดใหม่สองตัวที่วางอยู่ใกล้กับขา RESET IOREF ที่อนุญาตให้shieldsปรับให้เข้ากับแรงดันไฟฟ้าที่จัดหามาจากบอร์ด ในอนาคตshieldsจะเข้ากันได้กับบอร์ดที่ใช้ AVR ซึ่งทำงานร่วมกับ 5V และด้วย Due ที่ทำงานด้วย 3.3V ที่สองคือขาที่ไม่ได้เชื่อมต่อซึ่งสงวนไว้สำหรับวัตถุประสงค์ในอนาคต
วงจร RESET ที่แข็งแกร่งขึ้น
Atmega 16U2 แทนที่ 8U
