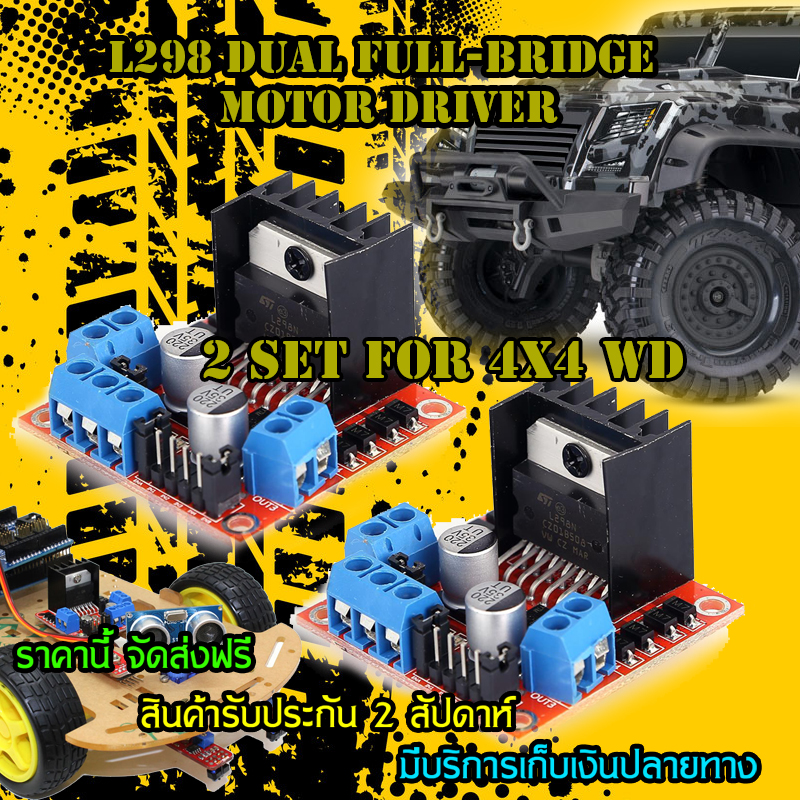

2 x แผงวงจรขับมอเตอร์ L298N Dual H-Bridge Motor Controller งานDIY Arduino

• ขาย 2 ตัว 200 บาท ราคาพร้อมส่งฟรีทั่วไป
• เป็นชุดเริ่มต้นเสริมสร้างความรู้ ด้านอิเล็คทรอนิคส์ ทักษะArduino ใช้ทำรถบังคับวิทยุ
• ขับมอเตอร์ ได้ 2ตัว ต่อแผง
• สามารถเขียน วงจรได้อย่างอิสระ ปรับความเร็วรอบได้
• ใช้กับไฟ DC 6-35 Vdc
• โปรดใช้แหล่งจ่ายไฟภายนอกแบบ 5 โวลต์เมื่อใช้แรงดันไฟฟ้าในการขับมากกว่า 12V เพื่อลดความเสียหายของวงจร
• ความจุตัวเก็บประจุความจุขนาดใหญ่และไดโอดป้องกันการทำงานของกระแสไฟฟ้ามีเสถียรภาพและเชื่อถือได้มากขึ้น


Describe.

โมดูลควบคุม L298N โดยใช้ชิป ST L298N สามารถขับเคลื่อนมอเตอร์กระแสไฟขนาด 2-3-30V ได้โดยตรงและมีอินพุตเอาต์พุต 5V คุณสามารถต่อวงจรชิปเข้ากับแหล่งจ่ายไฟ 5V สนับสนุนการควบคุม 3.3VMCU คุณสามารถควบคุมความเร็วและทิศทางมอเตอร์ DC ได้อย่างง่ายดาย นอกจากนี้คุณยังสามารถควบคุมมอเตอร์ 2 เฟสรถยนต์สมาร์ทที่สำคัญ

1 ชิปไดรเวอร์: L298N ชิปคู่ขับ H-bridge

2 ส่วนคนขับขั้วส่วน VMS: + 5V ~ + 35V

3 ไดรฟ์ส่วนหนึ่งของกระแสสูงสุด Io: 2A / Bridge

4 ส่วนลอจิกของเทอร์มินอล VSS: 4.5-5.5V

5 ส่วนที่เป็นลอจิกของช่วงการใช้งานปัจจุบัน: 0 ~ 36mA

6 ช่วงแรงดันไฟฟ้าอินพุตสัญญาณควบคุม: 4.5-5.5V ต่ำ 0V สูง

7 การใช้พลังงานสูงสุด: 20 วัตต์

8 อุณหภูมิในการจัดเก็บ: -25 ~ +130

9 ขนาดของไดร์เวอร์: 55 มม. * 60 มม. * 30 มม

10 บอร์ดไดรเวอร์น้ำหนัก: 33g
