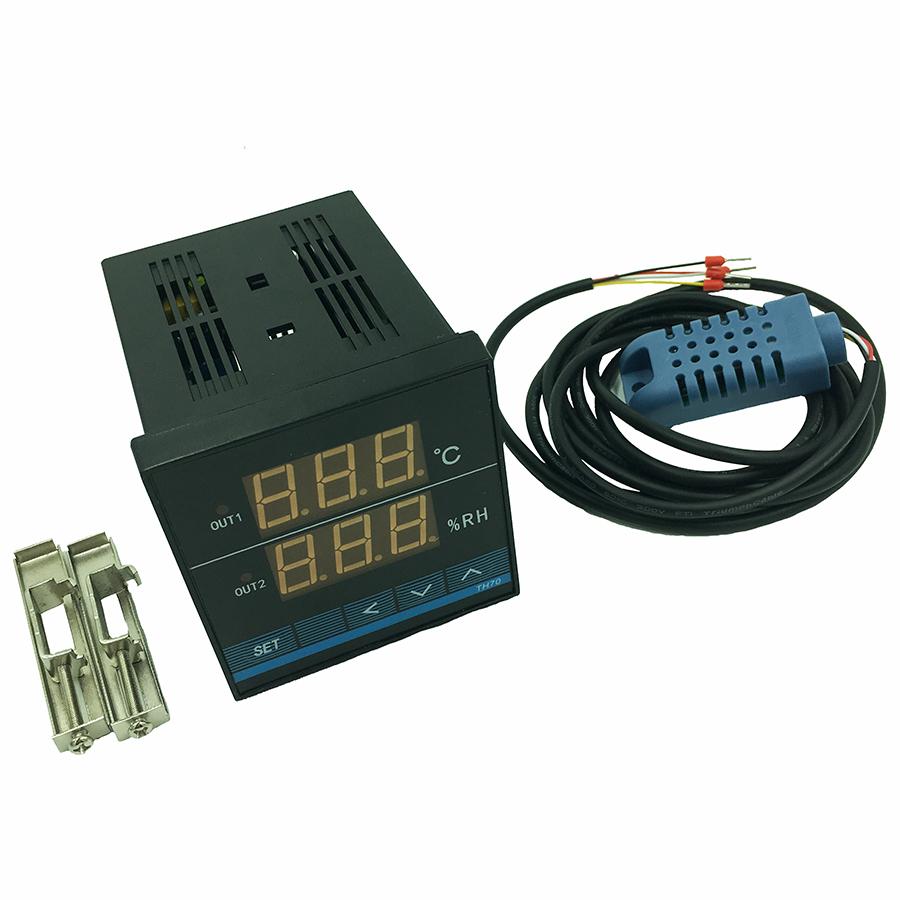

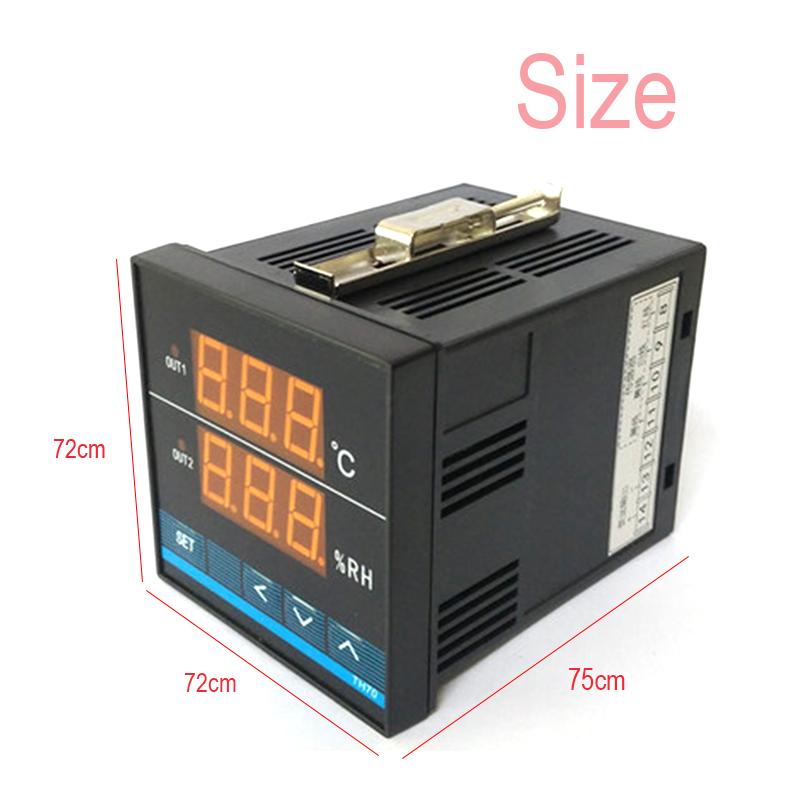

Digital temperature and humidity controller 72X72mm 0-70C 5-90%RH

1. ข้อมูลภาพรวมทั่วไป

1.1 เซ็นเซอร์วัดอุณหภูมิและความชื้นที่มีความแม่นยำสูงและปรับฟังก์ชั่นการควบคุมแบบดิจิตอล
1.2 สามารถเลือกเอาท์พุทสัญญาณทั้งสองแบบ เอาท์พุทสัญญาณอุณหภูมิ , เอาท์พุทสัญญาณความชื้น
1.3 เอาท์พุทอนาล็อกจะส่ง (ตัวเลือก) สามารถวัดได้เปลี่ยนค่าการแสดงผลหลังจากที่อยู่ในรูปแบบกระแสไฟฟ้ามาตรฐานรูปแบบแรงดันไฟฟ้าสำหรับอุปกรณ์อื่น ๆ

2. ข้อกำหนด:
2.1 วัดความละเอียด: อุณหภูมิ 0.1 องศาเซลเซียส ความชื้น 0.1% RH
2.2 ความแม่นยำในการวัด: อุณหภูมิคือ 0.5 องศาเซลเซียส ความชื้น 5% RH
2.3 ช่วงการแสดงผล: อุณหภูมิคือ 0 .0 ~ 70.0องศาเซลเซียส ; ความชื้นมีค่ามัธยฐาน 5 ~ 90.0% RH

เอาต์พุตรีเลย์สองทางเอาต์พุตรีเลย์: 250V AC 10A

2.5 เอาท์พุทอนาล็อก:
2.5.1 4mA ~ 20mA, 0mA ~ 20mA เอาต์พุตกระแสไฟตรงโดยการตั้งค่าตัวเลือก
2.5.2 กำลังรับน้ำหนักน้อยกว่า 600ohm
2.6.4 ความละเอียดขาออก: 1/4000 F.S, ข้อผิดพลาดน้อยกว่า 0.3
เอาท์พุทอนาล็อกเป็นฟังก์ชันตัวเลือกเฉพาะเมื่อซื้อตัวเลือก รุ่นปกติไม่มีฟังก์ชันนี้
2.7 แหล่งจ่ายไฟ: การใช้พลังงานกระแสสลับต่ำกว่า 85 ถึง 265V 3VA
2.8 สภาพแวดล้อมในการทำงาน: 0องศาเซลเซียส ~ 60องศาเซลเซียส ความชื้นต่ำกว่า 90% RH

หมายเหตุ: ถ้ากำลังรับน้ำหนักเกิน 1000 วัตต์โปรดเพิ่มคอนแทค AC ระหว่างตัวควบคุมและโหลด
สายไฟดังต่อไปนี้:

วิธีตั้งค่า:
1, กดปุ่ม SHIFT, ไม่ขยับนิ้ว, ค้างไว้ประมาณ 5 วินาทีจนกระทั่งแสดงภาพถัดไป
2 จากนั้นกดปุ่ม SHIFT ทีละหนึ่งปุ่มเพื่อย้าย
3 กดปุ่มลูกศรลงและปุ่มลูกศรลงเพื่อตั้งค่า ค่าบรรทัดแรกคือค่าที่ตั้งอุณหภูมิค่าสายที่สองคือค่าที่ตั้งค่าความชื้น ในภาพ 30 คือค่าที่กำหนดไว้ในอุณหภูมิ 70 ค่าความชื้นสัมพัทธ์
4 หลังจากตั้งค่าแล้วให้กดปุ่ม RST เพื่อบันทึกข้อมูลและออก

วิธีการตั้งค่า Hysteresis:
1, กดปุ่มลูกศรขึ้น, ห้ามเลื่อนนิ้ว, ค้างไว้ประมาณ 5 วินาที, จนกว่าจะเห็นภาพถัดไป
2 จากนั้นกดปุ่ม SHIFT ทีละหนึ่งปุ่มเพื่อย้าย
3 กดปุ่มลูกศรลงและปุ่มลูกศรลงเพื่อตั้งค่า
ค่าบรรทัดแรกคืออุณหภูมิค่า Hysteresis ค่าที่สองคือค่า Hysteresis ความชื้น
ในภาพ 2.0 คือค่าอุณหภูมิค่า Hysteresis, 10.0 คือค่า Hysteresis ความชื้น
4 หลังจากตั้งค่าแล้วให้กดปุ่ม RST เพื่อบันทึกข้อมูลและออก

วิธีเลือกโหมดการทำงาน:
ตัวควบคุมของเรามี 4 โหมดการทำงาน:
โหมด 1-1: โหมดการทำความร้อนและความชื้น ควบคุมฮีตเตอร์และเครื่องชื้น
โหมด 0-1: โหมดการทําความเย็นและเพิ่มการทําความชื้น ควบคุมพัดลมและเครื่องทำให้ชื้น
โหมด 1-0: โหมดการทำความร้อนและการลดความชื้น ควบคุมฮีตเตอร์และเครื่องลดความชื้น
โหมด 0-0: โหมดการทำความเย็นและการลดความชื้น ควบคุมพัดลมและเครื่องลดความชื้น

วิธีเลือก:
1 กดปุ่มลูกศรลงอย่าขยับนิ้วค้างไว้ประมาณ 5 วินาทีจนกว่าจะปรากฏภาพถัดไป
2 จากนั้นกดปุ่ม SHIFT ทีละหนึ่งปุ่มเพื่อย้าย
3 กดปุ่มลูกศรลงและปุ่มลูกศรลงเพื่อตั้งค่า
ค่าบรรทัดแรกคือโหมดอุณหภูมิค่าบรรทัดที่สองคือโหมดความชื้น
4 หลังจากตั้งค่าแล้วให้กดปุ่ม RST เพื่อบันทึกข้อมูลและออก

วิธีการตั้งค่าแก้ไข:
ถ้าคุณคิดว่าค่าที่แสดงไม่ถูกต้องคุณสามารถตั้งค่าแก้ไขได้ในตัวควบคุม
ตัวอย่างเช่นถ้าแสดงผล 40 องศา แต่ค่าที่แท้จริงคือ 48 องศา คุณต้องตั้งค่าแก้ไขคือ 8
ถ้ามันแสดงผล 40 องศา แต่ค่าที่แท้จริงอยู่ที่ 38 องศา คุณต้องตั้งค่าแก้ไขคือ -2

วิธีการตั้งค่า:
1, กดปุ่ม SHIFT และ RST ในเวลาเดียวกันอย่าเลื่อนนิ้วค้างไว้ประมาณ 5 วินาทีจนกว่าจะปรากฏภาพถัดไป

2 จากนั้นกดปุ่ม SHIFT ทีละหนึ่งปุ่มเพื่อย้าย
3 กดปุ่มลูกศรลงและปุ่มลูกศรลงเพื่อตั้งค่า
ค่าบรรทัดแรกคือค่าการแก้ไขอุณหภูมิค่าบรรทัดที่สองคือค่าการแก้ไขความชื้น
4 หลังจากตั้งค่าแล้วให้กดปุ่ม RST เพื่อบันทึกข้อมูลและออก

วิธีการกลับสู่ค่าเริ่มต้นของโรงงาน:
ถ้าคุณต้องการคืนค่าทั้งหมดไปเป็นค่าเริ่มต้นจากโรงงานให้กดปุ่ม RST อย่าขยับนิ้วไว้ประมาณ 8 วินาทีจนกว่าจะแสดงเป็นภาพต่อไปแสดงว่าค่าทั้งหมดถูกส่งกลับไปเป็นค่าเริ่มต้น
